干式變壓器狀態量監測裝置是一種專為干式變壓器定制的溫控器；此溫控器特點為抗擾能力極強、輸出觸點出容量大、功能齊全、OLED界面圖文并茂、設置簡單、易操作；具有可靠的EMC,EMI性能。測溫傳感器可定制，使用常規的PT100測溫。

干式變壓器狀態量監測裝置特點：

防護等級為IP65。

工作環境溫度：﹣25～+80℃

觸點輸出容量大。

溫控器使用

ARM體系架構的CPU，數據處理能力強、系統穩定。

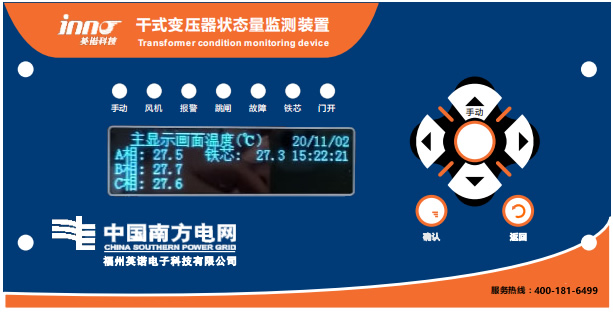

OLED液晶屏幕、數字與中文顯示、按鍵操作、LED信號指示顯示。

溫控器的電路板設計理念為模塊化設計，強弱電分離，避免空間串?dāng)_。

溫控器內含時鐘芯片、帶時標歷史數據存儲。

RS485通訊功能，通訊協議是國際開放的標準規約Modbus-RTU。

以太網通訊功能,通訊協議是國際開放的標準規約Modbus-TCP。



干式變壓器狀態量監測裝置基本功能

1.提供三路繞組測溫；自動/手動啟停冷卻風機功能；各通道顯示值數字補償功能；OLED液晶顯示；LED顯示燈；操作鍵盤；時鐘功能；

2.提供黑匣子功能，能記錄10次掉電時的溫度數據、歷史最高溫度、時間、狀態；

3.提供變壓器柜門打開報警功能；

4.提供1對超溫報警觸點（常開）；

5.提供1對超溫跳閘觸點（常開）；

6.提供1對溫控器故障報警觸點（常開）；

7.提供以太網通訊功能(MODBUS-TCP協議)，通訊帶時標，可接收對時；
